Perhitungan Perbandingan Sistem Kemudi (Gear Ratio Roda Gigi Kemudi)

Perhitungan Perbandingan Sistem Kemudi (Roda Gigi Kemudi), Cara menghitung Perbandingan Sistem Kemudi (Roda Gigi Kemudi)

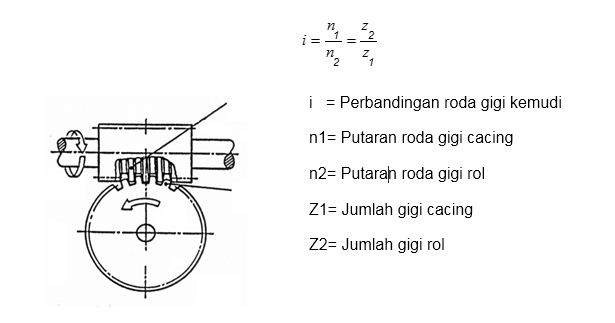

Perbandingan Gigi Kemudi


Contoh   :
Diketahui  :     Roda gigi cacing dan rol
                         Z1  =  3
                         Z2  =  66
                         n1  =  5 putaran

Dicari       :      n2 dan i

Jawab
      :


_
Contoh Soal 1


Pada tikungan tajam, seorang sopir memutar roda kemudinya 4 putaran dalam waktu 4 detik. Sistem kemudinya mempergunakan roda gigi kemudi cacaing dan rol, jumlah gigi cacing 5 dan gigi rol 20. Berapa putaran rol dalam waktu 2 detik, kola sopir memutar roda kemudi dengan kecepatan putar tersebut di atas ?

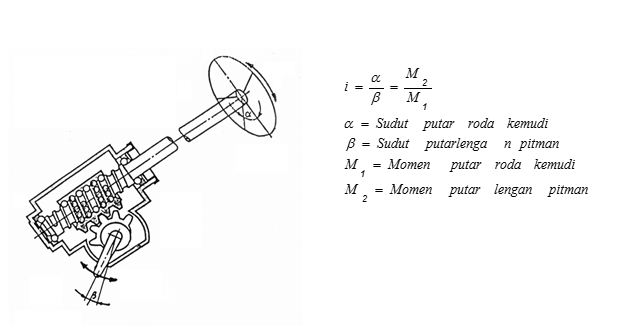

Contoh Soal 2

Contoh  :
1.    Diketahui  : Roda gigi kemudi rol dan cacing
                         Roda kemudi diputar 1 kali
                            Lengan pitman bergerak 200
      Ditanya     : i  ?

      Jawab       :

Contoh soal  3:

1.    Pada mobil sedan corolla, angka perbandingan roda gigi kemudinya = 20
Jika roda kemudi diputar 3 kali putaran, berapa besar sudut putar lengan pitman ?
Jawab  :




2.  Momen putar sopir pada roda kemudi seperti gambar, perbandingan roda gigi
      kemudi 16. Berapa besar momen putar lengan pitman ?


__
Perbandingan total sistem kemudi ( i total )  :


Contoh Soal 4 :

Pada sistem kemudi dengan roda gigi kemudi cacing dan rol, i totalnya 20.
Jika rod kemudi diputar 5 putaran dalam waktu 5 detik, lengan pitman bergerak 1000.
Berapa sudut belok roda, jika lengan pitman bergerak 200
